Mik azok a Frac Stackek, és miért létfontosságúak a modern kútkiépítési műveletek szempontjából?

A Frac-halmok nagynyomású kútfej-egységek, amelyeket a hidraulikus repesztőfolyadék vezérlésére és egy fúrólyukba való irányítására használnak – és ezek a nyomásszabályozó berendezés legfontosabb elemei minden repesztési művelet során.

Az olaj- és gáziparban a hidraulikus rétegrepesztés sikere és biztonsága nagymértékben függ a felszíni berendezések épségétől. Az összes érintett összetevő közül frac verem nélkülözhetetlennek tűnjön. Mindegy, hogy Ön egy befejezett berendezéseket értékelő mérnök vagy egy beszerzési szakember, aki a nyomási besorolású szerelvényeket hasonlítja össze, elengedhetetlen a repedéskötegek – kialakításuk, funkciójuk, minősítésük és kiválasztási kritériumuk – megértése.

Ez az útmutató átfogó áttekintést nyújt a törmelékveremekről: mik ezek, hogyan működnek, miben különböznek a hagyományos kútfej-berendezésektől, és milyen tényezők határozzák meg, hogy egy adott kúthoz melyik törmelékverem konfiguráció a megfelelő.

Mi az a Frac Stack?

A frac verem egy speciális kútfej nyomásszabályozó egység, amelyet olaj- vagy gázkút felületére szerelnek fel, kifejezetten hidraulikus rétegrepesztéshez. A hosszú távú termelésre tervezett szabványos kútfejektől eltérően a repedésköteget úgy tervezték, hogy ellenálljon a szélsőséges nyomásnak és a koptatófolyadéknak – gyakran víz, támasztóanyag és kémiai adalékok keverékének – a képződmény mélyébe történő szivattyúzásával kapcsolatos.

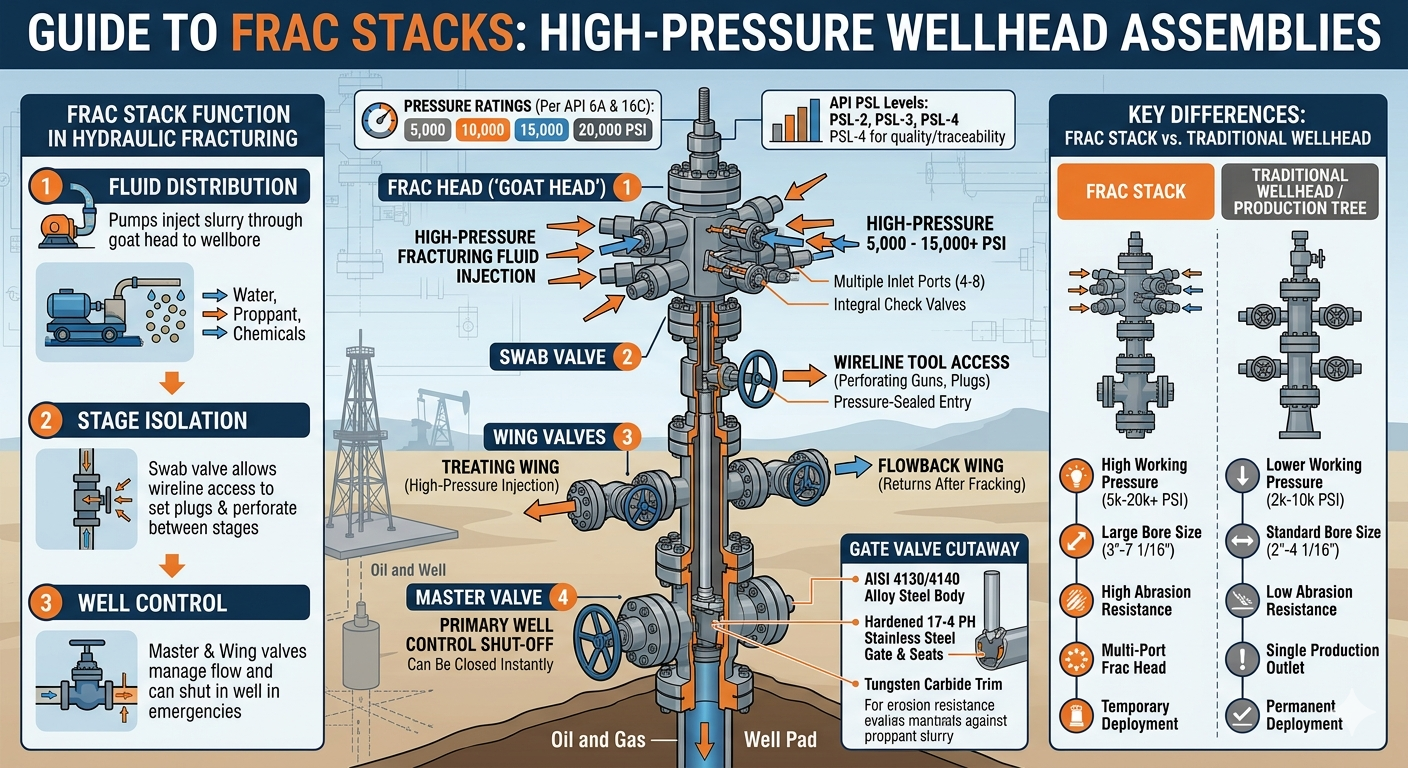

A frac verem lényegében a következőkből áll:

• Főszelep — az elsődleges elzárószelep a rakat alján
• Egy tampon szelep - lehetővé teszi a vezetékes szerszámok fúrólyuk hozzáférését
• Szárnyas szelepek — közvetlen áramlás a repesztővezetékekre és onnan
• Frac fej (vagy kecskefej) — több kezelővas vezetéket összekötő felső elosztó
• Visszacsapó szelepek és záróvezetékek — kútszabályozáshoz és vészhelyzeti nyomáscsökkentéshez

Ezek az alkatrészek együttesen lehetővé teszik a személyzet számára, hogy rendkívül magas nyomáson – jellemzően között – repesztőfolyadékot szivattyúzzanak 5000 és 15000 PSI , bár az ultramagas nyomású alkalmazások meghaladhatják 20.000 PSI - pontossággal és biztonsággal.

Hogyan működik a Frac Stack a hidraulikus repesztési munka során?

A repedésköteg elsődleges interfészként működik a nagynyomású felületi szivattyúberendezés és a kútfúrás között, és a repesztési program minden szakaszában szabályozza a folyadék befecskendezését.

Amikor egy hidraulikus repesztési munka elkezdődik, a nagynyomású szivattyúk a repesztőfolyadékot a repesztőfejhez csatlakozó vasvezetékeken keresztül kényszerítik. A frac-fej – amelyet gyakran „kecskefejnek” neveznek többportos konfigurációja miatt – egyszerre több szivattyúkocsiból juttatja el a folyadékot a kútba. Ez lehetővé teszi a kezelők számára a rendkívül magas befecskendezési sebesség elérését (néha meghaladja a 100 hordó percenként ) szükséges a szűk képződmények töréséhez.

Az egész művelet során:

• A mesterszelep azonnal zárható, hogy vészhelyzet esetén a kútba zárható legyen
• Szárnyas szelepek nyithatók vagy zárhatók a visszafolyási és kezelővezetékek kezelésére
• A tampon szelep lehetővé teszi a vezetékes eszközökkel történő visszalépést a szakaszok között
• Öld meg a sorokat lehetővé teszi a kezelők számára, hogy szivattyúzzák az ölőfolyadékot, hogy visszanyerjék a kút irányítását, ha szükséges

A repesztés befejezése után a repedésverem eltávolítható és helyettesíthető egy termelési fával, vagy ideiglenesen megmaradhat a visszaáramlási műveletek során.

Frac Stack vs. Traditional Wellhead: legfontosabb különbségek

A Frac rakatok és a hagyományos kútfej-szerelvények különböző célokat szolgálnak, és különböző szabványok szerint épülnek fel. Az alábbi táblázat összefoglalja a kritikus különbségeket.

1. táblázat: A törmelékhalmok és a hagyományos kútfej/termelési fa összeállítások összehasonlítása a legfontosabb működési paraméterek között.

Frac Stack nyomásértékek: mit jelentenek?

A nyomásminősítés az egyetlen legfontosabb specifikáció a repeszköteg kiválasztásakor – ez közvetlenül meghatározza, hogy a szerelvény biztonságosan tartalmazhat-e fúrólyukat és kezelési nyomásokat.

A Frac kötegek nyomásértéke per API 6A and API 16C szabványoknak. Az általános üzemi nyomás (WP) osztályok a következők:

• 5000 PSI WP – alkalmas alacsonyabb nyomású, sekélyebb képződményekre
• 10 000 PSI WP - a legszélesebb körben alkalmazott minősítés a nagy amerikai palajátékokban
• 15 000 PSI WP — mély, nagynyomású kutakban használják, mint például a Permi-medence mélyebb célpontjaiban
• 20.000 PSI WP — feltörekvő osztály az extrém kezelési nyomást igénylő ultramély vagy ultrafes képződmények számára

Fontos megjegyezni, hogy a üzemi nyomás minősítés a frac veremnek meg kell egyeznie vagy meg kell haladnia a maximális várható felületkezelési nyomás (MASITP) a munkához, beleértve a biztonsági ráhagyást is. Az üzemeltetők általában a 10-15% biztonsági ráhagyás a számított MASITP felett van a frac verem nyomásértékek kiválasztásakor.

Az eltérés – alulértékelt fracstack használata – katasztrofális lefújáshoz vagy a berendezés meghibásodásához vezethet. Az iparági elemzés szerint a nyomással összefüggő kútfej-események továbbra is a súlyos sérülések egyik fő oka a befejezési műveletek során, hangsúlyozva, hogy a megfelelő minősítés miért nem alku tárgya.

A Frac Stack összeállítás kulcsfontosságú elemei

A repedéskötegben lévő minden egyes komponens sajátos szerepet játszik a kút ellenőrzésében és a repesztőfolyadék irányításában.

1. Főszelep

A főszelep az első védelmi vonal a kútszabályozásban – egyetlen művelettel teljesen bezárható a fúrólyukba. Jellemzően egy teljes furatú tolózár, közvetlenül a burkolat orsója vagy kútfeje fölé kell felszerelni. A normál szivattyúzási műveletek során a főszelep teljesen nyitva marad, hogy minimalizálja a nyomásesést. Vészhelyzetben másodpercek alatt bezárható távolról vagy manuálisan.

2. Tamponszelep

A tamponszelep a főszelep felett helyezkedik el, és nyomászárással lezárt hozzáférési pontot biztosít a vezetékes szerszámokhoz, a perforáló pisztolyokhoz vagy a dugós beállító szerszámokhoz. A bedug-and-perf befejezéseknél – ez a domináns technika az Egyesült Államok agyagpala-műveleteiben – a tamponszelepet ismételten használják a repesztési szakaszok között a perforálás és a dugaszbeállítások végrehajtására.

3. Szárnyas szelepek (kezelés és visszaáramlás)

A szárnyas szelepek vízszintesen nyúlnak ki a repedésköteg testéből, és a kezelő vasvezetékekhez (szivattyúzáshoz) és visszaáramlási vezetékekhez (repesztés utáni visszatéréshez) csatlakoznak. Egy tipikus repedéskötegnek legalább két szárnyas szelepe van – egy nagynyomású kezelőszárny és egy alacsonyabb nyomású visszaáramlási szárny. Nagynyomású szárnyas szelepek a modern repedéskötegeken keményfém burkolat hogy ellenálljon a támasztóanyaggal töltött iszap eróziójának.

4. Frac Head (kecskefej)

A repedésfej a törmelékköteg legfelső eleme, és az elsődleges csatlakozási pont a szivattyús teherautók vasvezetékeinek többszörös kezelésére. A frac fej általában rendelkezik 4-8 bemeneti nyílás , amely lehetővé teszi több pumpa egyidejű befecskendezését. Ez a párhuzamos befecskendezési képesség teszi lehetővé a rendkívül magas áramlási sebességet, amely a modern többlépcsős befejezéshez szükséges. A frac fej beépített visszacsapó szelepeket is tartalmaz a visszaáramlás megakadályozására.

5. Kill Line és visszacsapó szelepek

Az oltóvezetékek egy segédutat biztosítanak a nehéz folyadék szivattyúzásához a fúrólyukba, hogy visszanyerjék az irányítást egy kútszabályozási esemény esetén. Visszacsapó szelepek vannak beépítve a repedéskötegbe, hogy megakadályozzák a kútfolyadékok vagy gázok visszaáramlását a szivattyúvezetékekbe a nyomásesések kezelésekor.

Frac-halmok típusai: egy-, dupla- és cipzáras konfigurációk

A Frac kötegek a kút kialakításától, a fúrás elrendezésétől és az üzemeltetési céloktól függően többféle konfigurációban telepíthetők.

2. táblázat: Általános frac verem konfigurációk, leírásaik és optimális alkalmazási forgatókönyvek.

Az örökbefogadása cipzár frac and szimul-frac A Permi-medencében alkalmazott technikák és más jelentős amerikai agyagpala-játékok jelentős innovációt indítottak el a frac-stack tervezésében. A szimul-frac műveleteknél a kezelők jelentették a befejezési hatékonyság 40-60%-os javulása a hagyományos egylyukú repesztéshez képest, drámai módon csökkentve az oldalsó lábonkénti költséget.

Anyagválasztás és kopásállóság Frac Stackben

Az anyagválasztás kritikus fontosságú, mert a törmelékkötelek erősen koptató hatású támasztóiszap hatásának vannak kitéve – a kopáshiba az egyik fő oka a törmelékköteg leállásának és cseréjének.

A legfontosabb anyagi szempontok a következők:

• A karosszéria és a motorháztető anyagai: AISI 4130/4140 ötvözött acél, hőkezelve, hogy megfeleljen az API 6A PSL-3 vagy PSL-4 követelményeinek
• Ülés és kapu kárpitozás: Volfrámkarbid vagy edzett 17-4 PH rozsdamentes acél az erózióállóság érdekében nagy sebességű támasztóanyag-áramlásban
• Tömítések: Az elasztomer tömítéseknek kompatibilisnek kell lenniük a repesztőfolyadék kémiájával, beleértve a magas pH-jú csúszóvíz rendszereket és a savalapú stimuláló folyadékokat
• Sour service (H₂S) környezetek: A NACE MR0175/ISO 15156 szabványnak megfelelő anyagok kötelezőek, ha hidrogén-szulfid van jelen

A befejező berendezések ágazatában végzett tanulmányok azt mutatják volfrámkarbiddal díszített szelepek élettartamot mutatnak be 3-5-ször hosszabb mint a hagyományos acélbetétes szelepek a nagy támasztóanyag-koncentrációjú alkalmazásokban, jelentősen csökkentve a teljes befejezési költségeket a kevesebb berendezéscsere révén.

A Frac Stack tervezését és tesztelését szabályozó API szabványok

A Frac veremeknek meg kell felelniük a nemzetközileg elismert API szabványoknak – a megfelelés nem kötelező; ez jogi és szerződéses követelmény a legtöbb olaj- és gázműveletnél.

• API 6A (kútfej és karácsonyfa felszerelés): Irányítja a kútfej-komponensek tervezését, anyagait, tesztelését és jelölését, beleértve a repedéseket. A PSL-2, PSL-3 és PSL-4 szintek fokozatosan szigorúbb minőségi és nyomonkövetési követelményeket határoznak meg.
• API 16C (fojtó és kioltó berendezés): A nagynyomású kútvezérlő alkatrészekre vonatkozik, beleértve a lezáró vezetékeket és a fojtóelosztókat, amelyek gyakran vannak integrálva repedésekkel.
• API 6FA / 6FB (tűzteszt): Tűzellenőrzött frac stack szelepek alkalmazhatók fokozott tűzveszélyes környezetben.
• NACE MR0175: Anyagkövetelmény a savanyú szolgáltatási alkalmazásokhoz, ahol a H₂S-koncentráció meghaladja a küszöbértékeket.

A kritikus kutak és a magas kockázatú környezetek esetében az üzemeltetők általában meghatározzák PSL-3 vagy PSL-4 minősített repedéshalmok, amelyek teljes anyagkövethetőséget, kiegészítő NDE-t (roncsolásmentes vizsgálat) és gyári átvételi tesztet (FAT) igényelnek.

Hogyan válasszuk ki a megfelelő Frac Stacket: Gyakorlati ellenőrzőlista

A megfelelő törmelékhalom kiválasztása megköveteli a kútfeltételek, az üzemeltetési követelmények és a szabályozási kötelezettségek szisztematikus értékelését.

3. táblázat: Gyakorlati frac verem kiválasztási ellenőrző lista, amely lefedi a legfontosabb tervezési és működési paramétereket.

Frac Stack karbantartása, ellenőrzése és élettartama

A megfelelő karbantartás elengedhetetlen a repedéskötegek megbízható működéséhez – a nagynyomású szivattyúzási munka során meghibásodott szelep vagy kifújt tömítés egyszerre jelent biztonsági kockázatot és költséges, nem tervezett leállást.

A töredezett verem karbantartására vonatkozó iparági legjobb gyakorlatok a következők:

• Munka előtti nyomáspróba: Minden munka előtt nyomáspróbát kell végezni az üzemi nyomásra (jellemzően alacsony nyomású teszt 250 PSI-vel és teljes üzemi nyomáspróba).
• Munka utáni ellenőrzés: A szelepeket, az üléseket és a tömítéseket minden munka után ellenőrizni kell. A szelepburkolatok és a kapuülések a legnagyobb kopásnak számító elemek.
• Teljes felújítási időközök: Sok üzemeltető minden esetben előírja a teljes szétszerelést és újratanúsítást 12-18 hónap vagy meghatározott számú munkaóra után, attól függően, hogy melyik következik be előbb.
• Dokumentáció és nyomon követhetőség: Karbantartási feljegyzéseket, nyomáspróba-tanúsítványokat és anyagok nyomon követhetőségét biztosító dokumentumokat kell kísérnie minden repedésköteghez a szabályozott piacokon.

A karbantartási ciklusok figyelmen kívül hagyása a fő oka a helyszíni frac verem meghibásodásának. Az iparági adatok erre utalnak a megelőző karbantartási programok akár 70%-kal csökkentik a nem tervezett töredezettség-hibákat , ami jelentős költségmegtakarítást eredményez a program teljes élettartama során.

Innovációk a Frac Stack technológiában

A Frac stack technológia továbbra is gyorsan fejlődik, hogy támogassa a pala üzemeltetők által igényelt, egyre agresszívebb befejezési programokat.

• Elektromos és hidraulikus működtetésű szelepek: A távműködtetésű repedéskötegek lehetővé teszik a kezelők számára a szelepek biztonságos távolságból történő nyitását és zárását, csökkentve ezzel a nagynyomású műveletek során a személyzet kitettségét.
• Automatikus nyomásfigyelés: Az integrált nyomásátalakítók és a valós idejű SCADA integráció lehetővé teszi a töredezettség sértetlenségének folyamatos ellenőrzését a szivattyúzás során.
• 20.000 PSI-class systems: Ahogy az üzemeltetők a mélyebb, szűkebb formációkat célozzák meg, a következő generációs, 20 000 PSI-re besorolt fracstackek szélesebb körű kereskedelmi felhasználásra kerülnek.
• Kompakt és könnyű kivitel: A több lyukú betéthelyeken a gyors fel- és leszerelésre tervezett moduláris frac-halmok csökkentik a lyukonkénti teljes befejezési időt.
• Nagy sebességű frac dugós kifúrás: Az integrált tekercses csövek és a visszafolyási rendszerek a frac-stackekkel párosítva gyorsabb dugókifúrást tesznek lehetővé a szakaszok között, és támogatják a nagyfrekvenciás befejezési ütemterveket.

Ezek az innovációk együttesen támogatják az iparág törekvéseit gyorsabb, hatékonyabb befejezések miközben csökkenti a nagynyomású berendezésekkel szembeni emberi expozíció kockázatát.

Gyakran ismételt kérdések a Frac Stackekkel kapcsolatban

Következtetés: Miért fontos a Frac Stackek beszerzése?

A Frac kötegek nem árucikk — precíziós tervezésű, biztonságkritikus szerelvények, amelyek helyes kiválasztása, karbantartása és működése közvetlenül befolyásolja a kút biztonságát, a befejezés hatékonyságát és végső soron minden hidraulikus repesztési program gazdaságosságát.

A megfelelő nyomásosztály és furatméret kiválasztásától a savanyú vagy csiszolóanyag-kezeléshez szükséges anyagminőségek meghatározásáig minden, a repedésköteg konfigurációjával kapcsolatos döntésnek következményei vannak. Ahogy a befejezési programok egyre agresszívabbak lesznek – mélyebbek, hosszabb oldalak, nagyobb kezelési nyomás, több szakasz egy kútonként –, a nagy teljesítményű, megfelelően tanúsított repedéshalmok szerepe egyre fontosabbá válik.

Azok a mérnökök és beszerzési szakemberek, akik ismerik a törmelékrakás műszaki alapjait, jobb helyzetben vannak ahhoz, hogy olyan döntéseket hozzanak, amelyek javítják az üzembiztonságot, csökkentik a berendezések leállási idejét és optimalizálják a kút befejezésének teljes költségét.
